TENAX DR
Valvole industriali serie TENAX DR con basetta ISO5211
È l’evoluzione della serie TENAX-WP. Come questa, infatti, presenta una basetta ISO5211 per il montaggio dell’attuatore (pneumatico e/o elettrico), ma senza la necessità di acquistare il relativo mounting kit.
Questo determina un notevole vantaggio in termini di costo e di riduzioni degli ingombri complessivi del pacchetto valvola e attuatore.
Guarda il video sulle valvole industriali TENAX

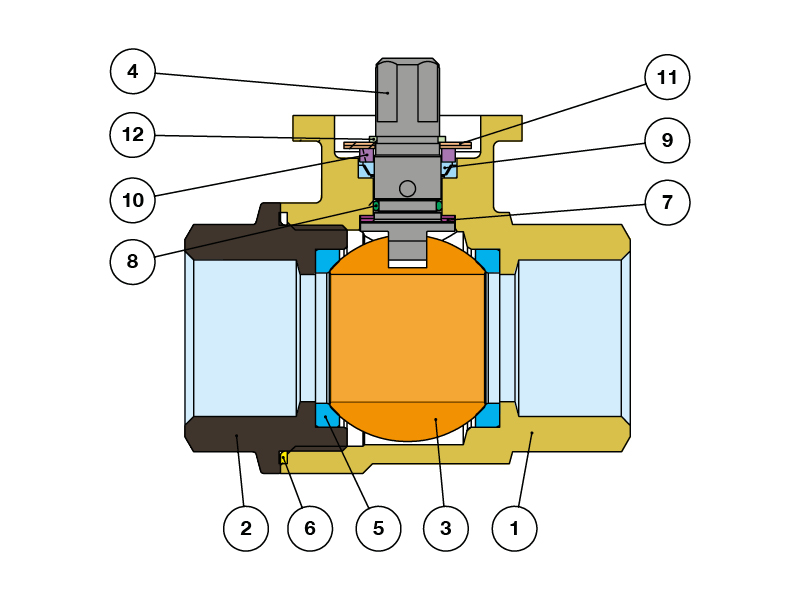

Specifiche materiali
PARTICOLARI | MATERIALI | ||
|---|---|---|---|
1 | CORPO | AISI 316 D 1.4408 | |
2 | MANICOTTO | AISI 316 D 1.4408 | |
3 | SFERA | AISI 316 D 1.4401 | |
4 | PERNO | AISI 316 D 1.4401 | |
5 | SEDI LATERALI | PTFE | |
6 | GUARNIZIONE STATICA | PTFE | |
7 | ANELLO ANTIFRIZIONE | PTFE | |
8 | O-RING | FLUORELASTOMERO | |
9 | GUARNIZIONE DI TENUTA SUPERIORE | PTFE | |
10 | PREMIGUARNIZIONE | AISI 304 D 1.4301 | |
11 | RONDELLE ELASTICHE | AISI 301 D 1.4301 | |
12 | FERMO | AISI 304 D 1.4301 |
Caratteristiche
FILETTATURE | Filettatura femmina Rp UNI-ISO 7/1 (UNI EN 10226). |
PRESSIONE DI ESERCIZIO | Da PN100 (1/2”) a PN40 (2”). |
LIMITI DI TEMPERATURA | Da -20°C a +150°C. |
ESECUZIONI SPECIALI | Guarnizioni speciali:
|
Coppia di sblocco in Nm
I valori in Nm variano a seconda dell’applicazione e dei materiali delle guarnizioni. Considerare sempre un adeguato coefficiente di sicurezza.
Diagramma pressione/temperatura
